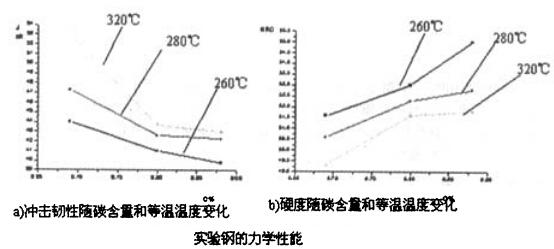

由圖可知，在其他條件一樣的情況下，等溫操控對(duì)球磨機(jī)襯板用鋼硬度的變化有很大影響，當(dāng)溫度降低時(shí)，因等溫轉(zhuǎn)變產(chǎn)物硬度有所提高，因此鋼的硬度也會(huì)相應(yīng)增加，對(duì)其韌性來(lái)講其影響確實(shí)較小的。

        在對(duì)球磨機(jī)襯板鋼材進(jìn)行的實(shí)驗(yàn)操作中，至多以等溫淬火鋼具備較高的韌性，完全是因?yàn)樵诒�溫操作中，較早生成的下貝氏體可以對(duì)細(xì)化馬氏體進(jìn)行分割，增強(qiáng)其韌性。在實(shí)驗(yàn)過(guò)程中，貝氏體對(duì)韌性的影響主要集中在貝氏體的數(shù)量，因此隨著等溫溫度的降低，所獲得的貝氏體量就會(huì)降低，在接下來(lái)的冷卻過(guò)程中，所獲得的馬氏體數(shù)量則會(huì)逐漸增多，從而增強(qiáng)其硬度。以下是豫暉針對(duì)球磨機(jī)鋼性襯板的力學(xué)特性實(shí)驗(yàn)進(jìn)行的總結(jié)：
        1、在實(shí)驗(yàn)鋼的合金條件下，碳對(duì)鋼想作用是比較突出的，其對(duì)于球磨機(jī)襯板的機(jī)械特性要求都可以滿足。
        2、等溫淬火溫度需維持在260-300℃，其實(shí)際控制在2小時(shí)以上較恰當(dāng)。
        3、高碳低合金貝氏體鋼在濕法選礦用球磨機(jī)襯板內(nèi)的應(yīng)用，表現(xiàn)出良好的抗磨特性，使用壽命遠(yuǎn)高于高錳鋼襯板。
        4、具備較寬的生產(chǎn)工藝條件，即使生產(chǎn)條件比較一般仍然可以保證球磨機(jī)的生產(chǎn)品質(zhì)。
詳細(xì)的球磨機(jī)操作工藝可參考：http://m.1600meeting.com/
