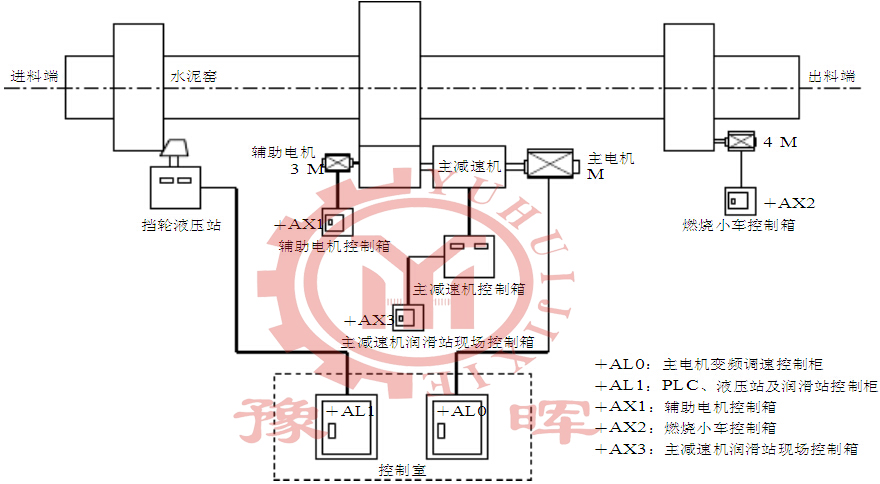

根據生產工藝及電氣控制標準來看，金屬鎂回轉窯傳動系統是一個較特殊的小型開關量輸入/輸出操控系統。如果采用繼電接觸器操控時，直客選擇固定線路，但是為了滿足實際生產需要，我們會采用PLC為核心的電氣控制操作，其參考圖如下：

        從日常的電氣控制操作來看，回轉窯主要分為三段控制，即進料端、電機端、燃燒小車端，這三個端子在水泥窯上由擋輪液壓站；電機（主電機、主減速電機和輔助電機組成）；燃燒小車接觸器構成，具體的金屬鎂回轉窯電氣控制方案如下：
        1、主電機是變頻調速式電機，因此采用變頻器對其運轉速度進行調節。
        2、在金屬鎂回轉窯電氣控制中，輔助電機、燃燒小車的操控相對簡單些，可以直接采用繼電接觸器操控。
        3、擋輪液壓、主減速設備潤滑站，由于需控制的比較多且工藝操作比較復雜，因此金屬鎂回轉窯通常會采用PLC的控制結構，同時結合硬件電路和軟件，來共同實現擋輪液壓、主減速設備潤滑站的穩定運行以及故障提示等效果。
