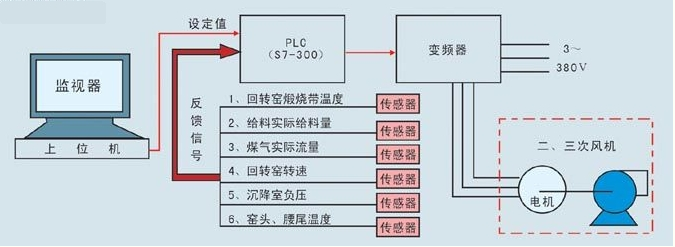

在回轉窯的運轉過程中，其控制系統的構成，主要由變頻器、監控器以及工控機等構成。在其運轉的過程中，二三次風機將拖動5千瓦左右的異步電機運轉，以及7kVA變頻器進行單操作，具體參數值由回轉窯的總控制系統來決定。上位機將會依據由PLC所獲得的實際物料以及煅燒帶和界面的溫度等數值，經過控制裝置的解析，將實際標準傳輸給PLC，之后會由PLC傳出對于二三次風供風量的控制決策。變頻器就會令將要執行命令的裝置即風機拖動電機進行運轉，完成回轉窯整個系統的控制任務。其控制系統縮略圖為：

        在回轉窯的實際控制系統操作中，還要進行相應的調試工作，先要進行整定副環，其次是主環，然后才是主、副環的整定。其具體操作為：a、先斷開主環，按照單回路的調整方法，獲得副調節器的調整參數值，以及前列次的調整數值。b、把已調整好的副環當做二次風副環中環節之一，仍按單回路調整方法，獲得二次風的整定值。c、把調整好的二三次風量的副環當作主環的子系統，而獲取主閉環系統的控制參數值。d、在進行回轉窯的煅燒操作之前，加料系統雖然已經采用了變頻控制，但是只達到的均勻加料，但還不能夠滿足于回轉窯的生產工藝所需，因此必須對回轉窯的控制以及加料進行自動閉環控制，根據回轉窯的實際運轉情況以及工藝標準，自動調整下料量的多少，才能夠保證整個控制系統的較優控制環境。
